3.5 WaveformViewの操作

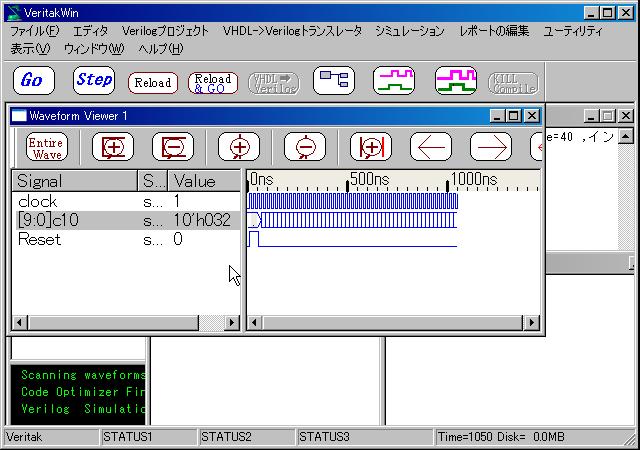

Goボタンを押してみましょう。時刻1055で、$stopが実行されるので、そこで一時停止します。 EntireWave ボタンを押すと現在時間までの波形全体が表示されます。左側ペインのC10信号をダブルクリックすると

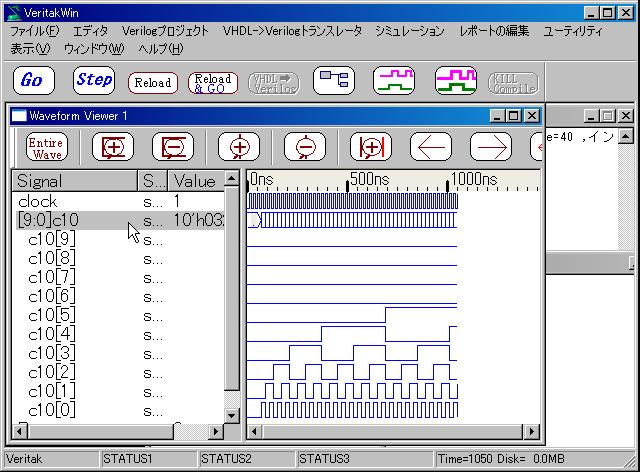

Vector信号は、ビット毎に展開されます。もう一度ダブルクリックすると元に戻ります。

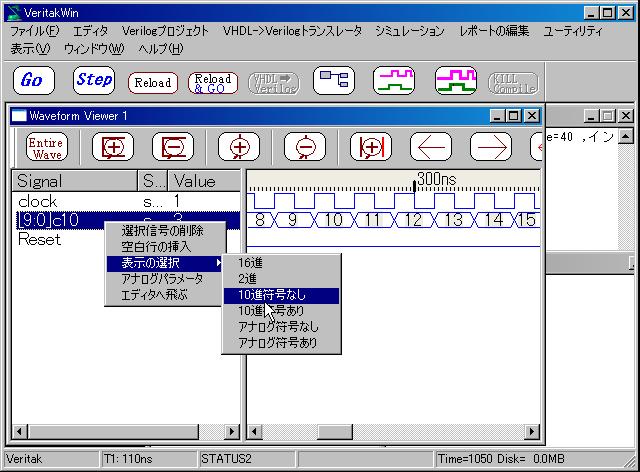

WaveformViewはデフォルトで16進表示ですが、信号を選択→右クリックメニューで、変えることができます。
